Fnirsi 2C53T

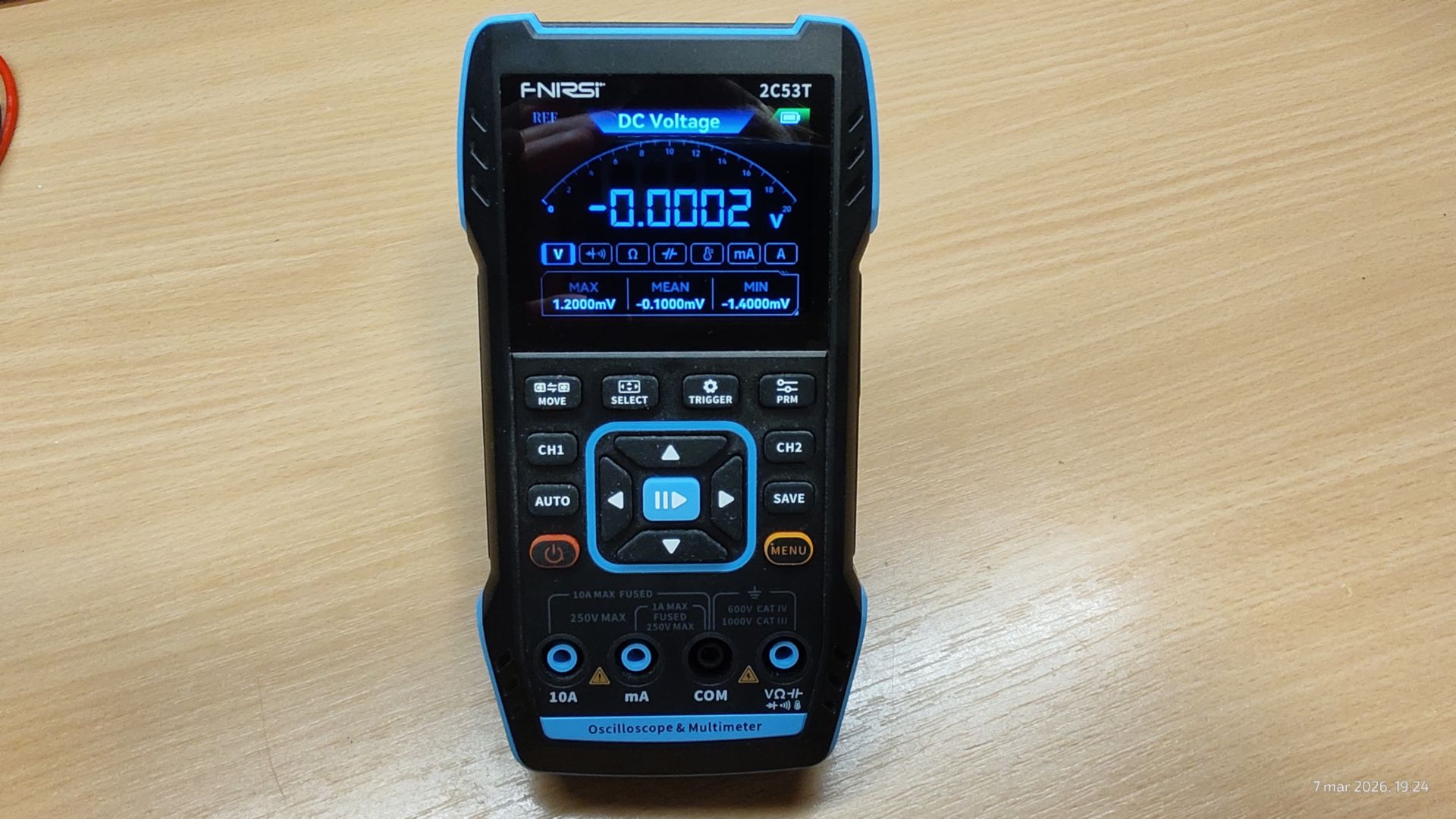

Multimetr Fnirsi 2C53T jest całkiem ciekawym produktem. W stosunkowo niewielkiej cenie oferuje trzy urządzenia w jednym: multimetr, oscyloskop dwukanałowy i generator sygnałów. Jak to bywa z urządzeniami nowymi na rynku ma oprócz wielu zalet także pewne wady.
Problem powolnego ładowania

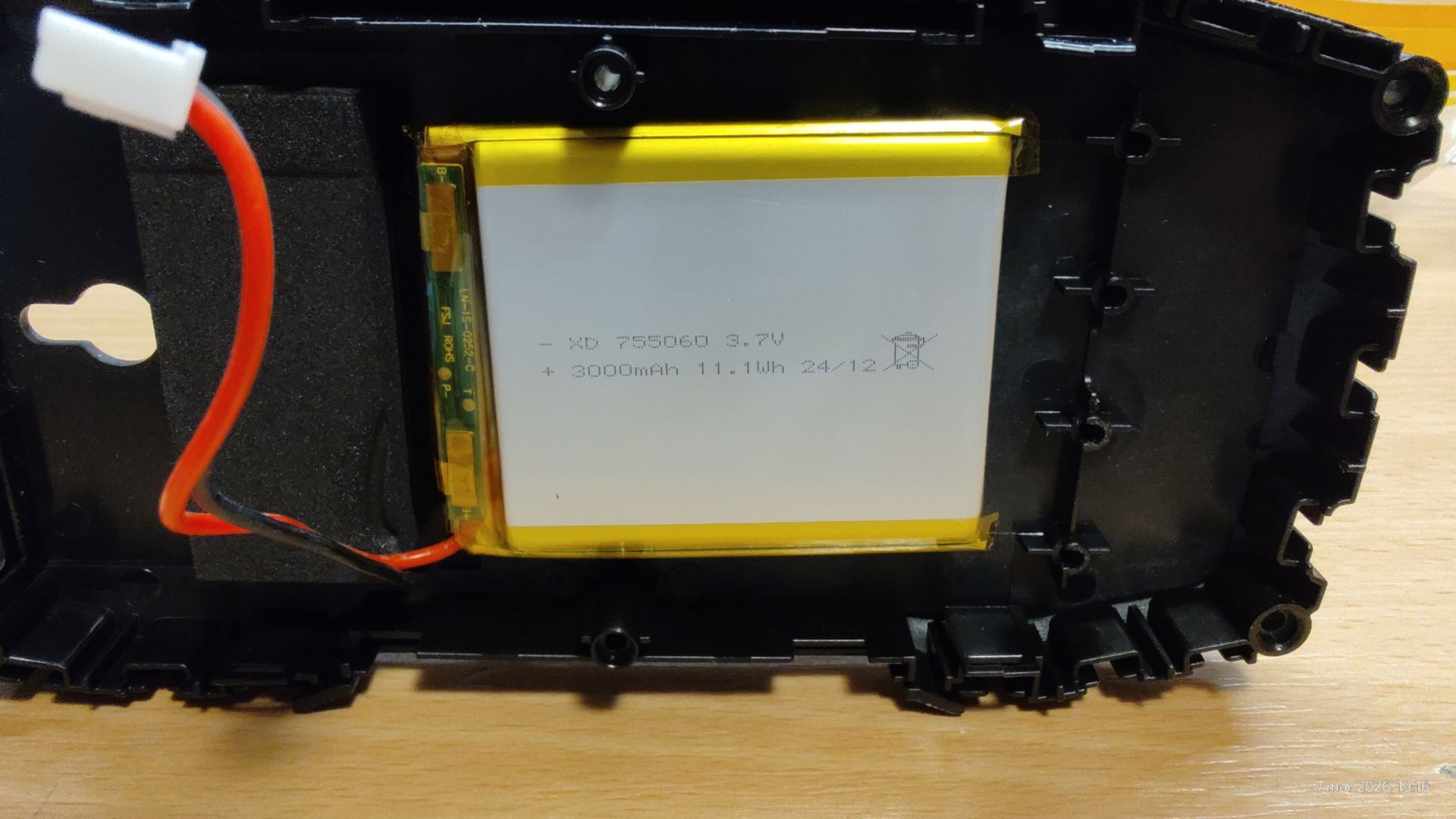

Urządzenie wyposażone jest w akumulatorek Li-Ion 3000mAh. Niestety dosyć szybko go rozładowuje a ładowanie trwa nawet 5 godzin.

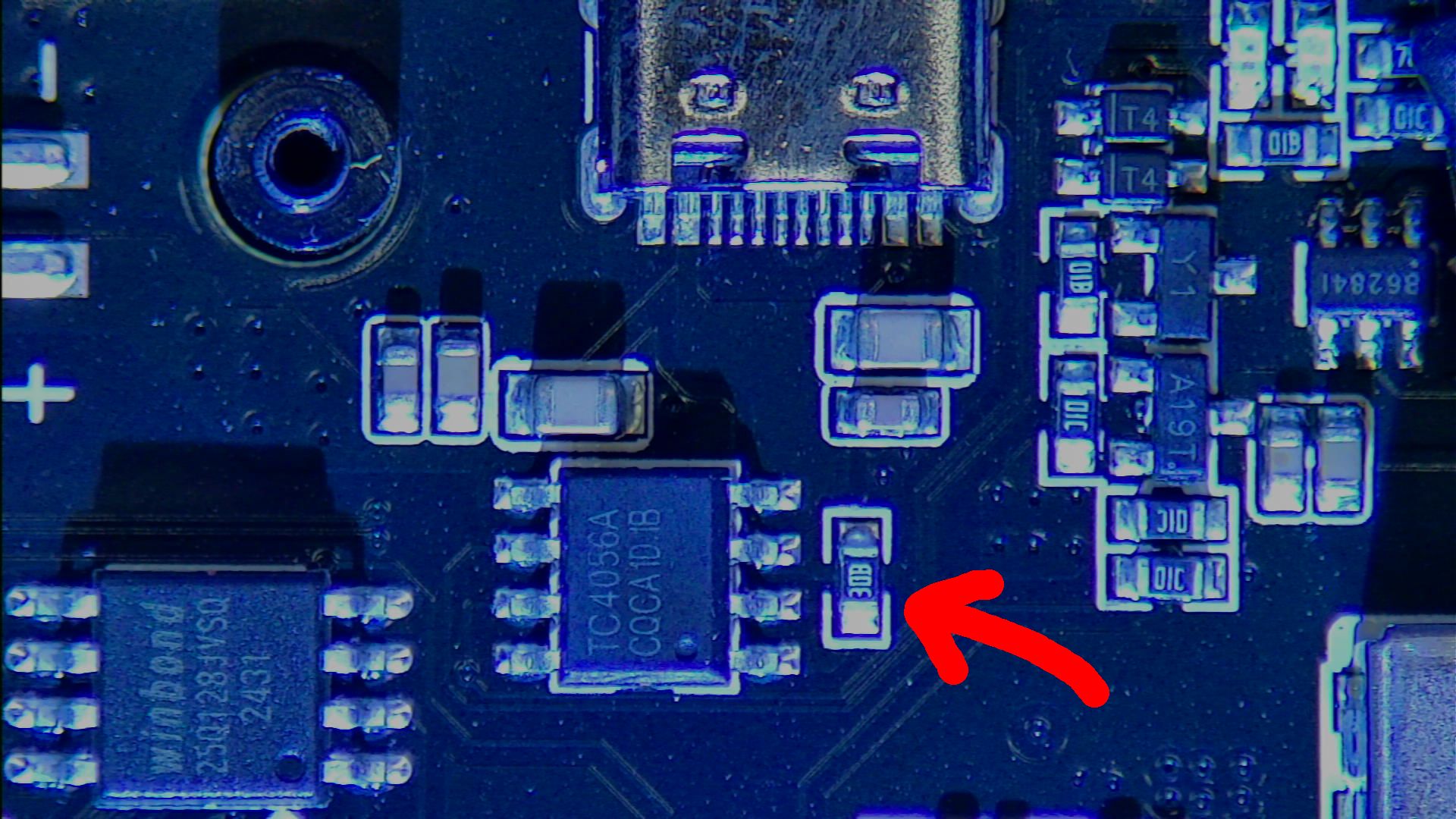

Po przyjrzeniu się układowi ładowania okazuje się że jest tam układ TC4056A, który reguluje prąd ładowania poprzez rezystor.

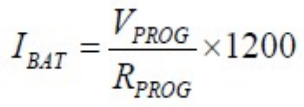

Domyślnie ten rezystor między pinami PROG i GND (2 i 3 pin układu scalonego) ma wartość 2kOhm (oznaczenie 30B). Zgodnie ze wzorem
gdzie Vprog to 1V, przy rezystorze 2kOhm będziemy mieli prąd ładowania 0,6A (1 / 2000 * 1200). Wszystko się zgadza, prąd 0,6A faktycznie daje około 5 godzin ładowania.
Układ TC4056A pozwala na największy prąd ładowania 1A przy rezystorze 1,2kOhm. Jak się można domyśleć podmieniłem zaznaczony rezystor na 1,2kOhm i zmniejszyłem czas ładowania do 3 godzin. Dla akumulatora nadal jest to prąd ładowania około 0,3C więc całkowicie bezpieczny.
