Neon RETRO
Projekt neonu LED do mini muzeum czasów PRL.
Podłoże

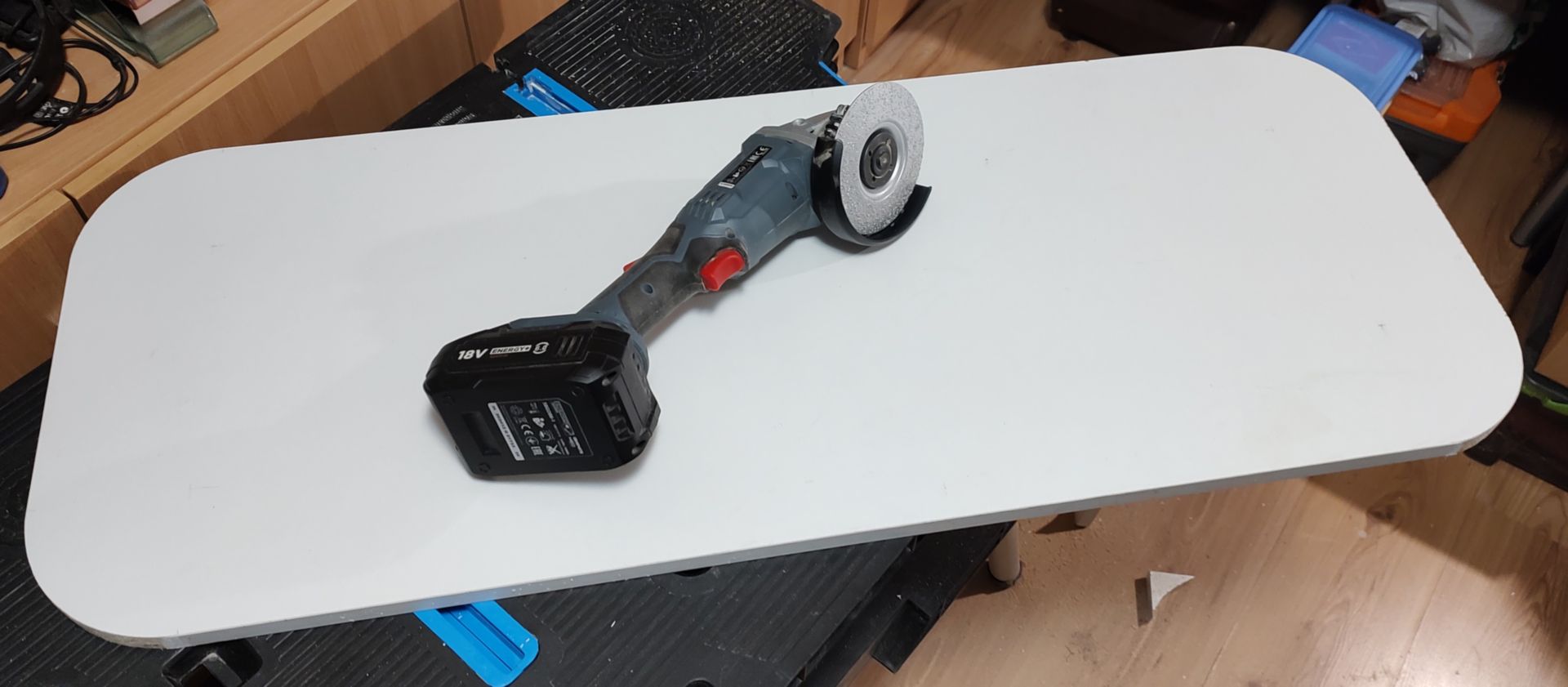

Płyta meblowa docięta na rozmiar 104x40 cm z zaokrąglonymi rogami.
Zasilacz

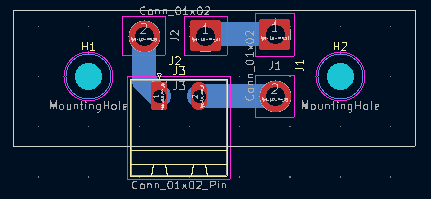

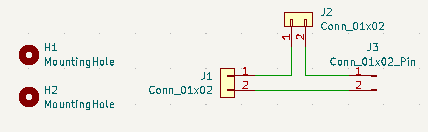

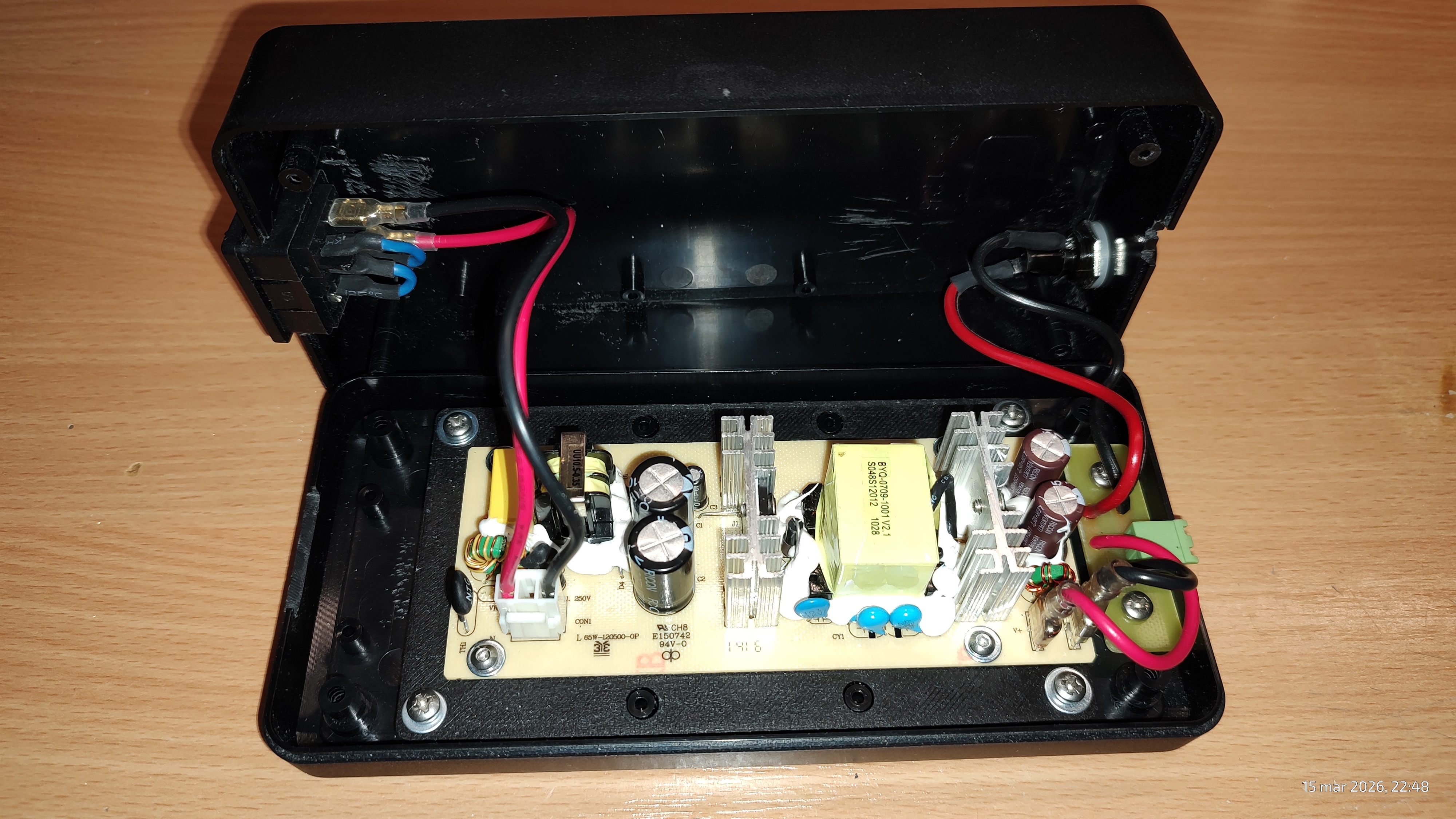

W projekcie wykorzystano zasilacz 12V pochodzący z lodówki turystycznej. Zasilacz pozwala na chwilową pracę 80W mocy i na ciągłą pracę 60W mocy. Planowane obciążenie przez neon to około 35W mocy, więc zasilacz jest dobrany ze sporym zapasem. Wyjście zasilacza zostało zabezpieczone bezpiecznikiem 5A a całość została zamontowana w solidnej obudowie Kradex Z-125.
Sterownik

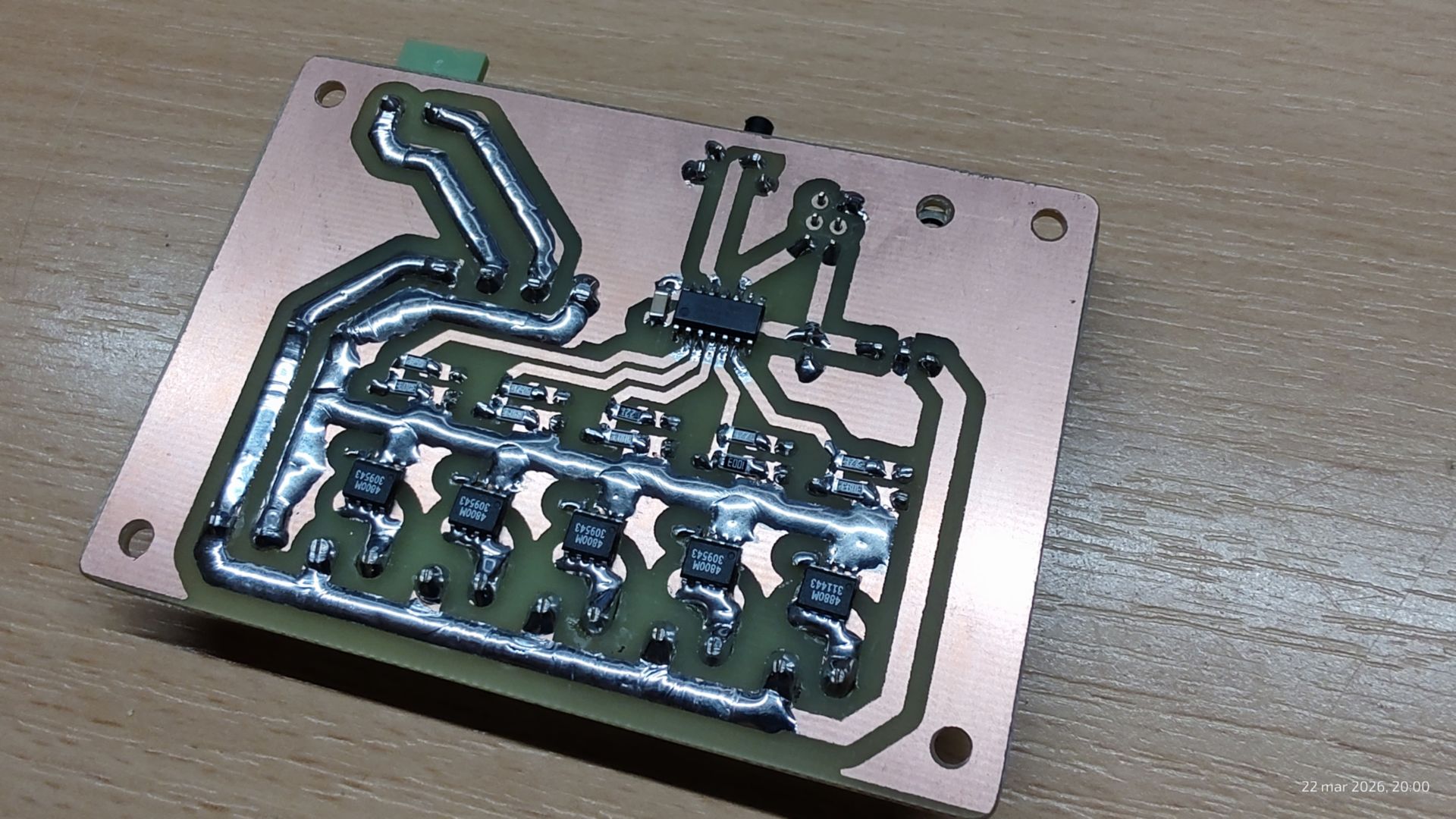

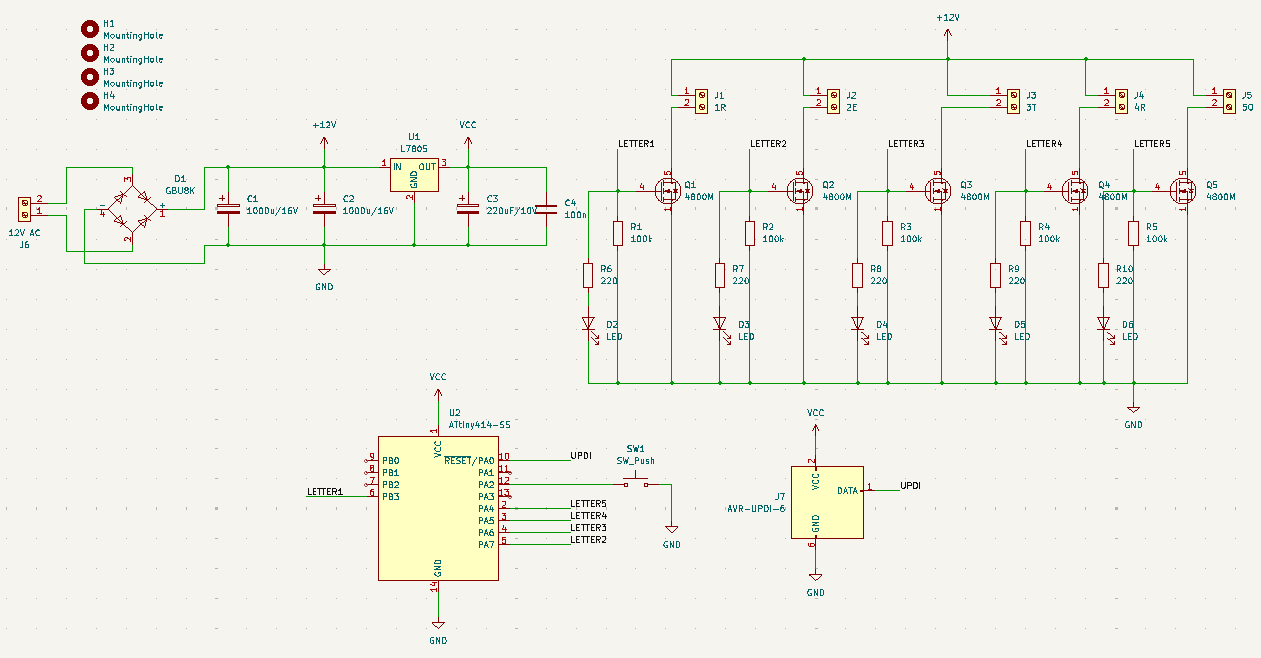

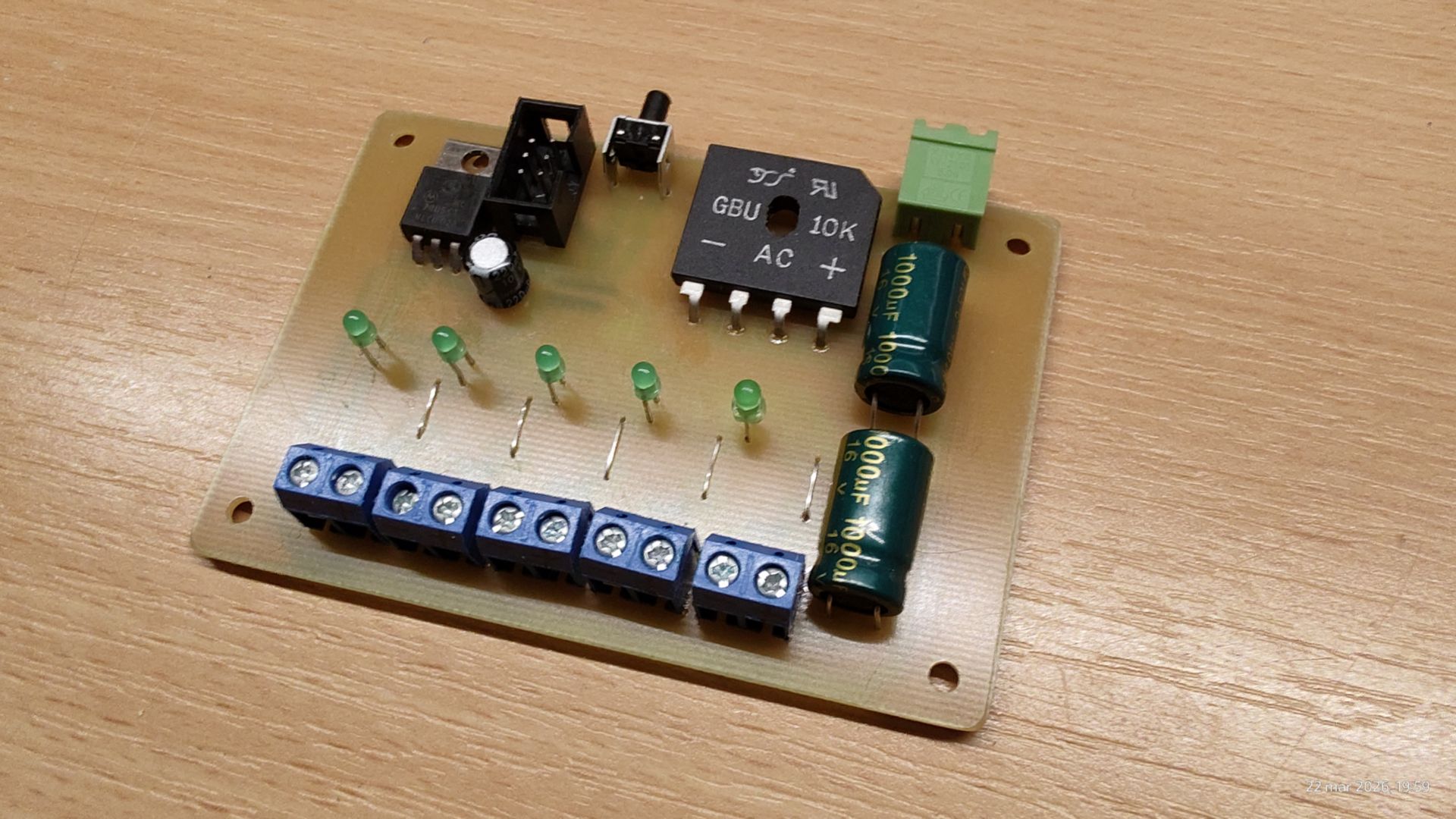

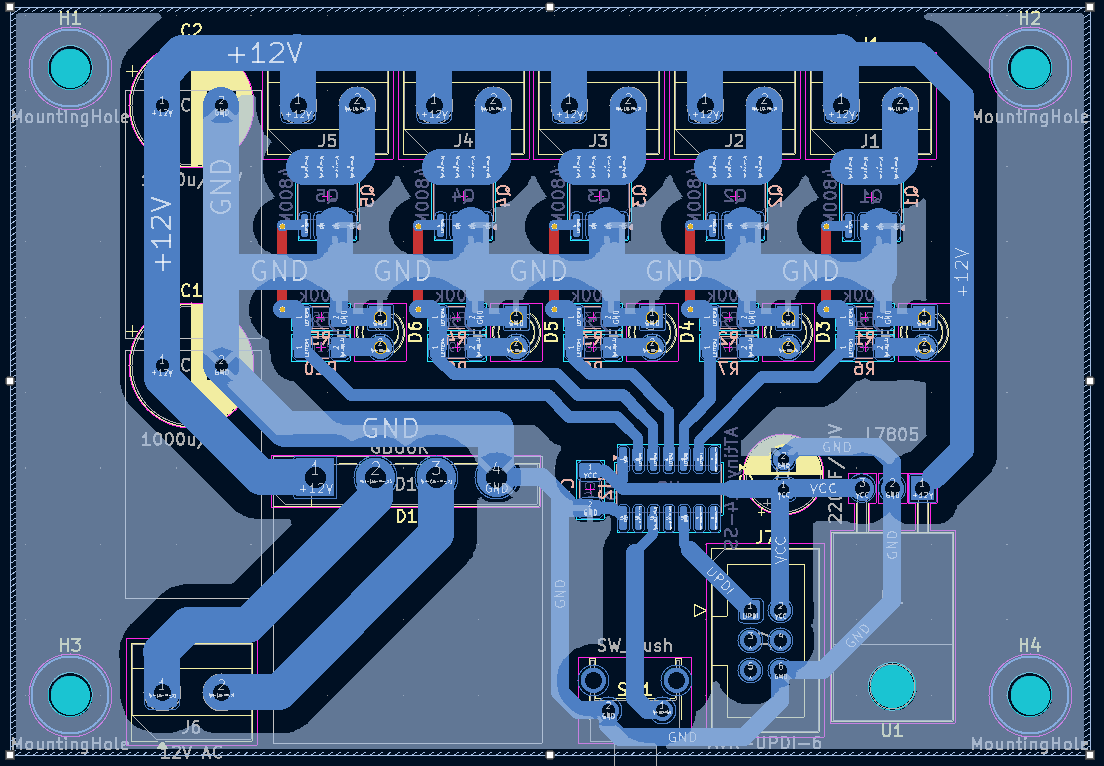

Pięć liter "RETRO" sterowanych jest przez sterownik oparty na mikrokontrolerze ATTiny-414. Pozwala to na zrobienie regulacji jasności i symulację migotania poszczególnych znaków neonu. Przyciskiem można zmieniać program. Ostatni wybór jest pamiętany po wyłączeniu zasilania.
Programy są następujące:
- świecenie wszystkich znaków z pełną jasnością,
- świecenie wszystkich znaków z obniżoną jasnością,
- świecenie wszystkich znaków z pełną jasnością, ale co pewien czas niektóre znaki przygasają migocząc i symulując problemu z zasilaniem "gazowego" neonu,
- włączanie z przygasaniem i migotaniem poszczególnych znaków (problemy z "rozruchem gazowego neonu"), po pewnym czasie wyłączanie i powtórzenie całego cyklu.
