Podgrzewacz PCB
Wstęp
Mały projekt mający na celu zrobić niskobudżetowy podgrzewacz do np. przygotowywania płytek PCB metodą "żelazkową" albo do podgrzewania elektroniki w celu łatwiejszego rozlutowywania elementów.
Założenia:
- element grzejny to tania kuchenka elektryczna o niewielkiej mocy 500W,
- na kuchence umieszczona płyta aluminiowa rozprowadzająca i wyrównująca ciepło,
- pomiar temperatury termoparą,
- możliwość ustawienia zadanej temperatury i grupowa regulacja grzania oparta na triaku włączanym w zerze,
- sygnalizacja osiągnięcia zadanej temperatury.
Ponieważ jest to potencjalnie niebezpieczne urządzenie zarówno ze względu na pracę z napięciem 230V jak i wysokie temperatury, dodałem następujące elementy zabezpieczające:
- pozostawienie przewodu ochronnego podłączonego do elementów metalowych kuchenki,
- zabezpieczenie obwodu grzałki 500W bezpiecznikiem o stosunkowo niewielkiej wartości 2,5A,
- wykrywanie uszkodzenia termopary - przy braku wzrostu temperatury w czasie grzania, urządzenie przerywa pracę,
- w przypadku przekroczenia maksymalnej temperatury 220°C także przerwanie pracy,
- mikrokontroler używający watchdog w głównej pętli programu, resetujący się przy zawieszonej pracy,
- po włączeniu urządzenia lub awaryjnym zresetowaniu domyślnie grzanie jest wyłączone,
- obwód triaka przygotowany w taki sposób, żeby przy uszkodzeniu lub odłączeniu mikrokontrolera domyślnie triak był wyłączony,
- pełna separacja galwaniczna obwodu 230V i układu sterowania.
Część grzewcza

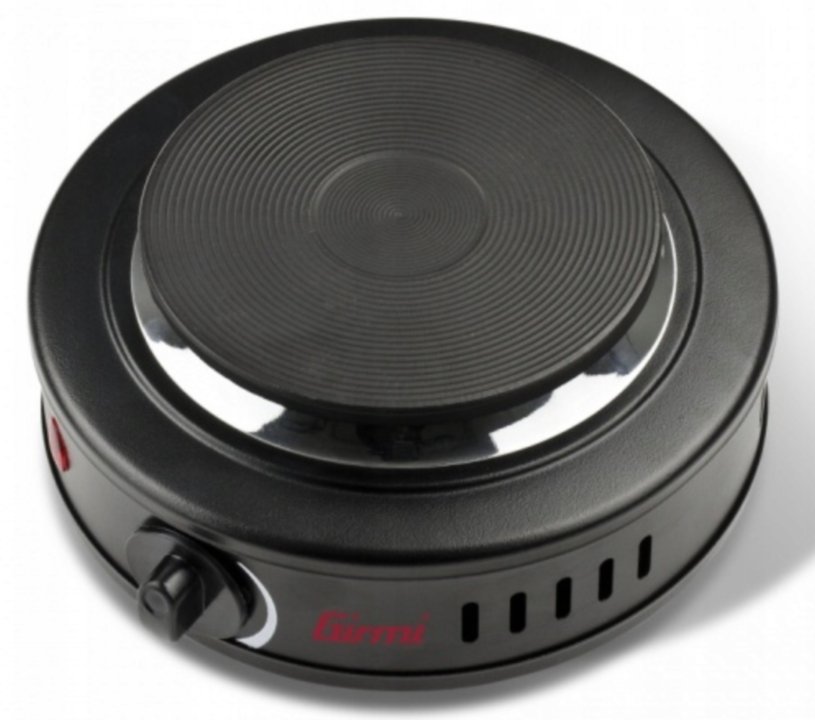

Oryginalna kuchenka Girmi PE16 500W:
